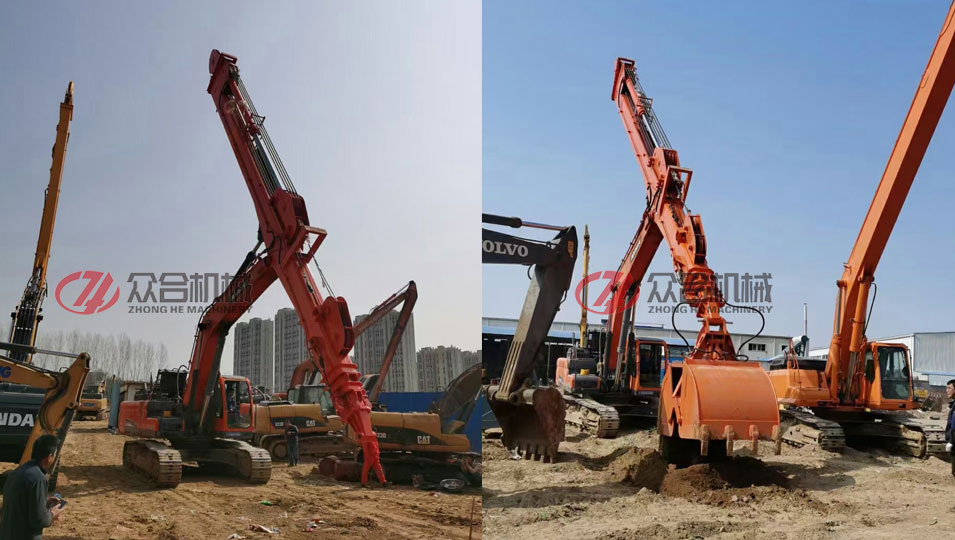

挖掘机的一种工作装置，它是由固定体与移动体通过伸缩缸的作用使移动体伸出及缩回，从而达到

更大的挖掘半径和合理的装车高度，这种形式的工作装置叫作伸缩手臂。

滑移式伸缩臂

通过伸缩缸及滑块的作用使移动体在固定体上“滑移”，所以这种称作滑移式伸缩臂。其主要部件有：固定体、移动体、滑块、伸缩缸等。这种形式的伸缩臂有受力大、结构简单、生产成本低等优点，但其行程较小，一般其行程在4米内，且一般也只能设计成二段式的，一般都用在深坑作业的挖掘机上。

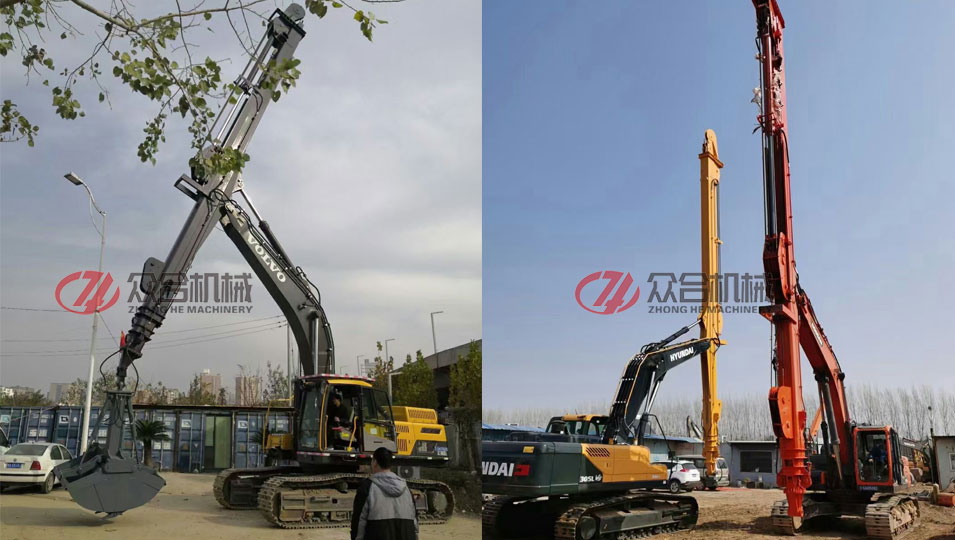

套筒伸缩臂

其结构是第一段为固定体，其余的都是移动体，所有的移动体都装在固定体内，其原理是一段接二段、

二段接三段......再通过行程油缸来使其伸出或缩回的形式，只有一个固定体，二个或以上个移动体，行程油缸条数是所有的移动体减去一。这种形式的伸缩臂有更大的作业半径，但其结构较复杂、生产成本较高，一般都可以设计成三段以上，一般用在基坑挖掘，地铁挖掘这些工况上面。

伸缩臂的设计背景及优点

伸缩臂装置随着建筑安装工程和国防等工业的发展，伸缩臂结构在工程实践中得到了广泛的运用。其优点在于：它在小幅度时具有较大的承载能力，在允许 的荷载情况下又具有较长的作业距离和较高的作业高度。伸缩臂结构多用于工程车辆或其他运输工具上。伸缩臂挖掘机主要针对挖掘机受其固有结构的影响，普遍存在动臂或斗杆伸缩性受限，导致其挖掘深度相应受到影响到，难以满足施工现场的要求而开发的。

伸缩臂的特点：

1，有效作业距离大，作业高度高。通过伸缩臂结构可以达到目的较远的距离，通过臂的变幅可以达到较高 的作业高度，这是传统挖掘机不能比拟的。

2，能越过部分障碍直接装卸货物。采用伸缩臂装置可以跨越小沟，台阶，门窗孔进行装卸作业；由于具有负的变幅角度，也可对停机面的沟渠进行了清沟或修破，平整等作业，因而更加适合在野外条件下使用。

3，具有较好的作业安全性能。伸缩臂挖掘机具有负载伸缩功能，在不平路面进行堆高作业时，可在远离堆垛点的位置停车，打开稳定支腿，运用伸缩，变幅动作完成对货物的装卸作业；在炼钢车间进行炉膛的清理拆卸作业也很方便。

4，易更换多种属具，扩大作业范围。
