一、结构组成：

1.外臂筒：

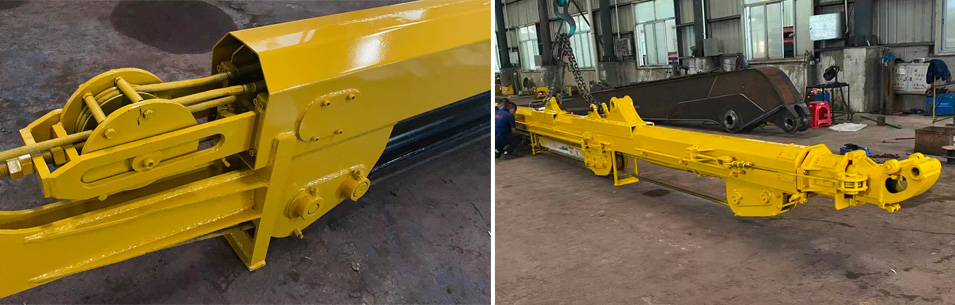

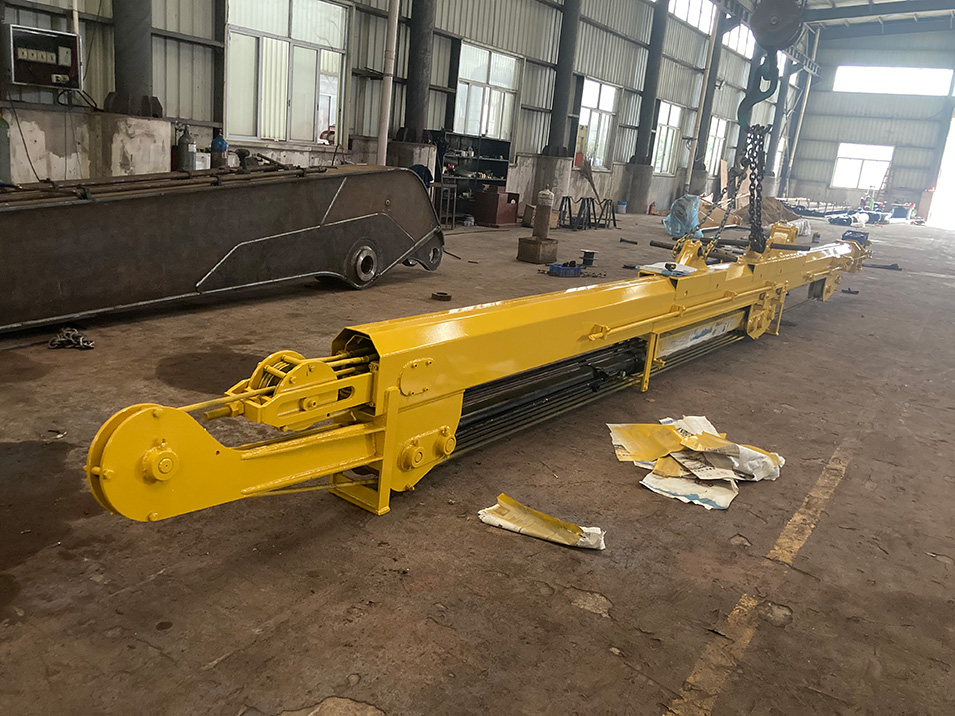

中小臂同步钢丝；同步钢丝绳固定座；同步滑轮组1、2、3；伸缩滑轮1、2；油缸；伸缩钢丝绳组；伸缩油缸铁管；夹具铁管；滑轮轨道；固定耳坐、固定耳坐连接杆。

2.中臂筒：

夹具管路软管；夹具管路同步滑轮；小臂筒同步滑轮；缓冲振动胶；内部中臂同步固定滑轮。

3.小臂筒：

马拉头；夹具管路；伸缩钢丝固定耳坐；小臂同步钢丝绳固定耳坐。

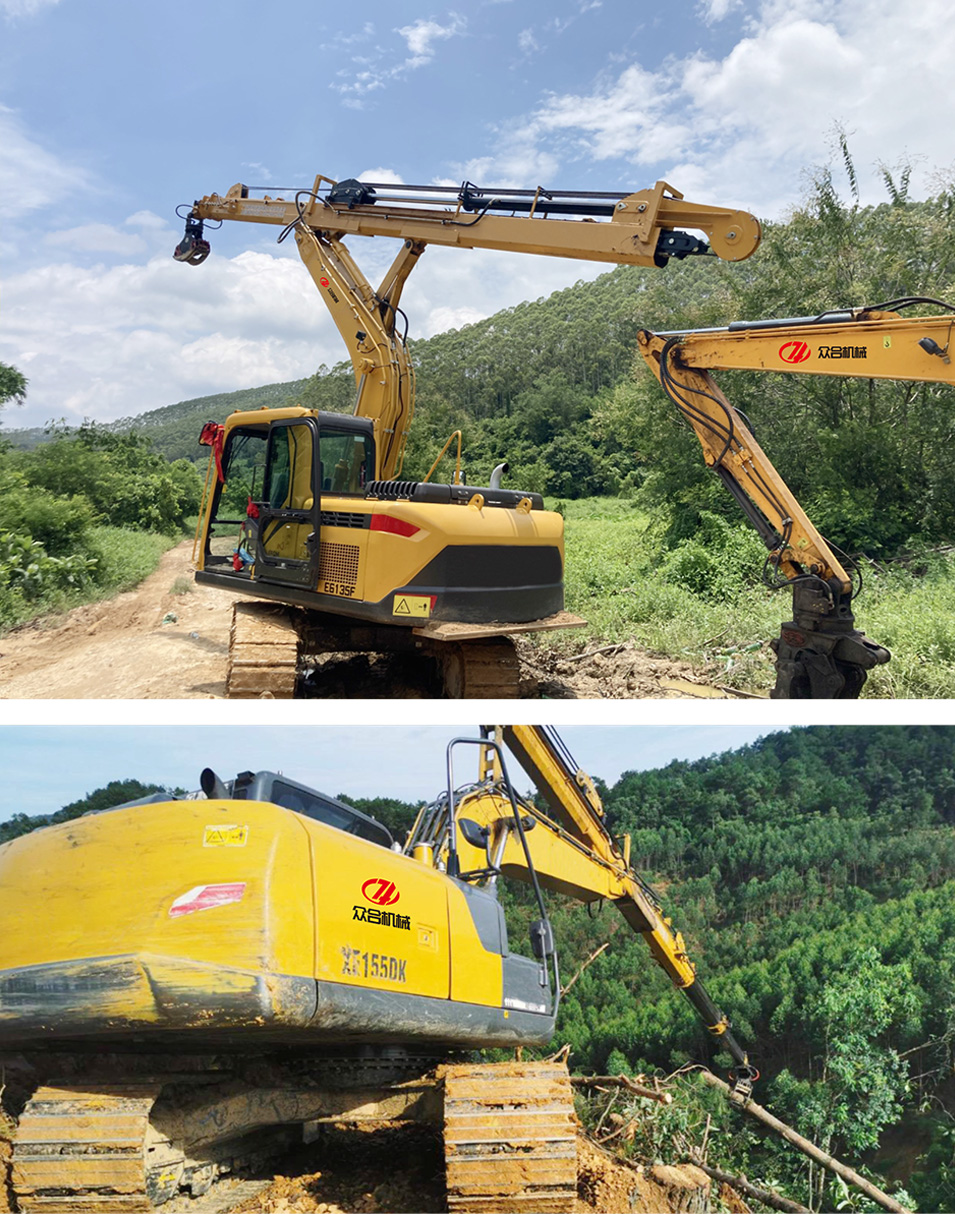

4.三段式拉山臂针对的是12-15吨位的机器进行改装，改装的长度从21-25米的长度，配套的都是液压旋转抓木器，主要用途是用于半山坡进行向下或者向上进行短距离的木材运送作业，基本上的作业范围从5-23米之间，来回伸缩时间基本上保持在10秒左右进行伸缩，主要针对桉树、松树等一些经济林场，抓取的重量保证在1吨以下，树木的长度没有太大的限制。这种设计就是油管内藏式设计，保证管路不会被灌木丛挂到，不会造成爆管的问题，小臂筒内部为双套筒式设计，也不会因为频繁伸缩造成铁管的晃动，从而松动接头，造成漏油的问题发生。

5.三段式伸缩臂的参数：
